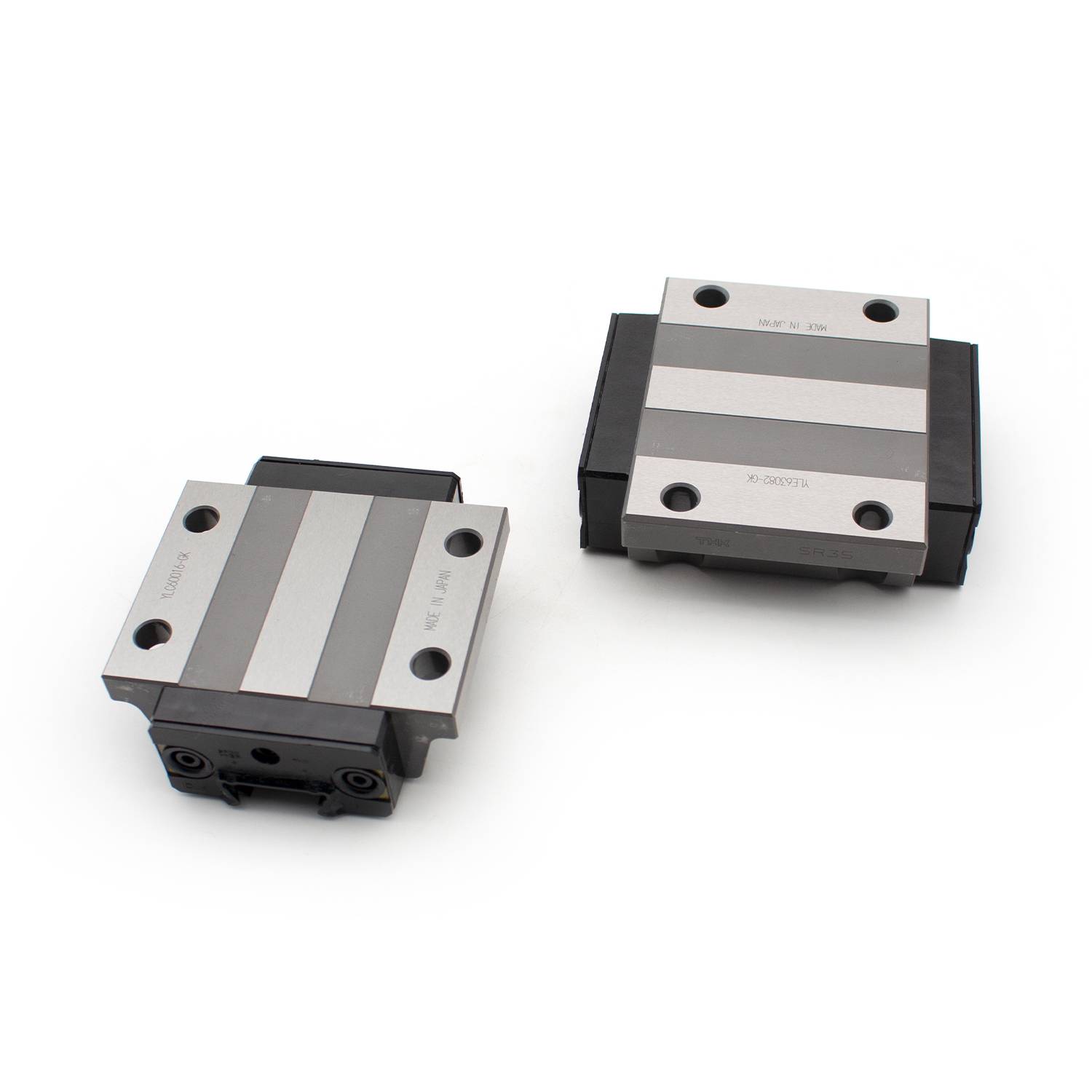

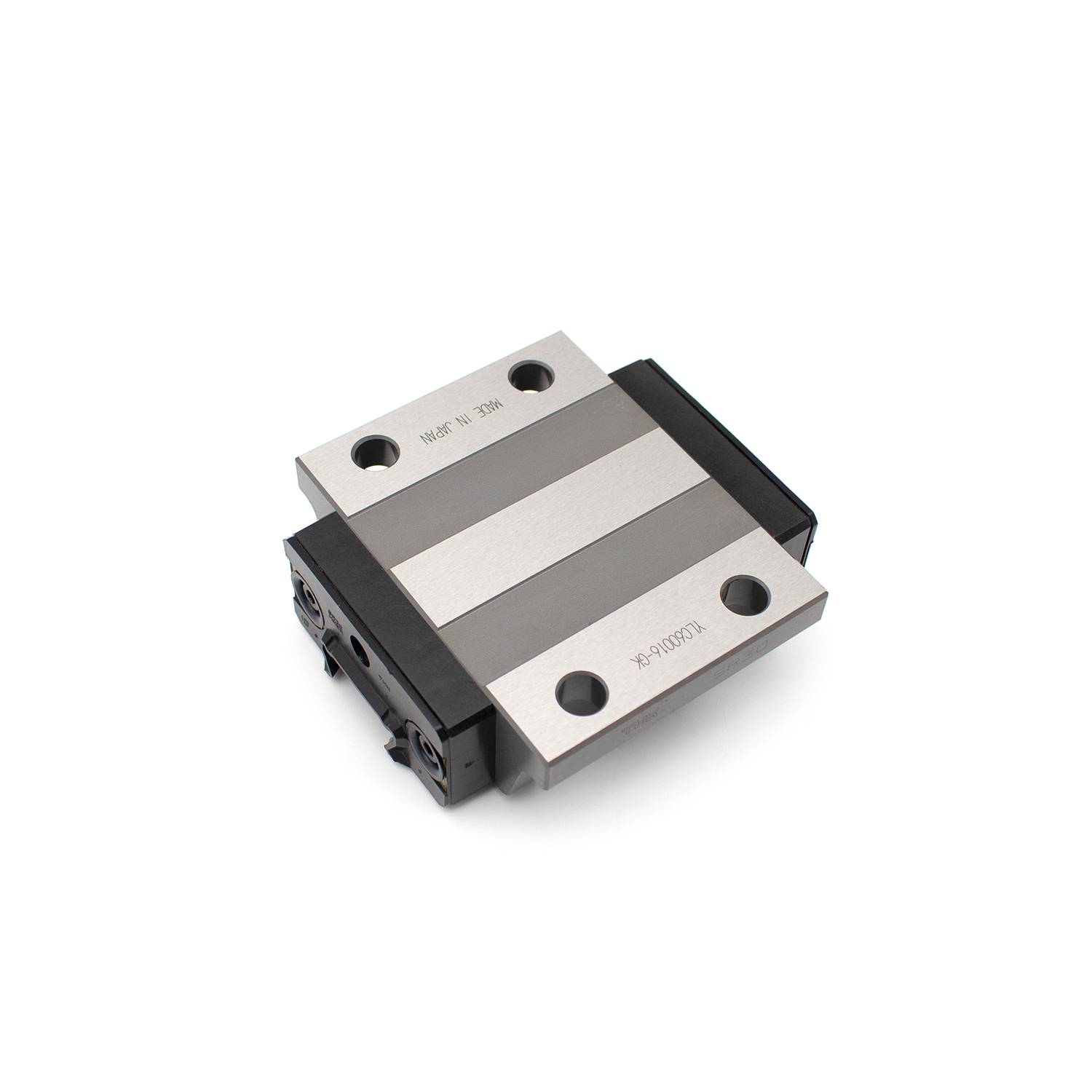

THK SR30 دليل خطي
THK SR30 هو دليل خطي تحميل شعاعي صغير الحجم ومنخفض المستوى يتميز بهيكل مجرى كرة بزاوية اتصال 90 درجة من 4 صفوف. محسّن لتطبيقات التوجيه الأفقي ، فهو يوفر سعة تحميل شعاعية استثنائية وصلابة عالية في تصميم موفر للمساحة. مجهزة بمجاري مائية دقيقة وقدرة ذاتية المحاذاة ، تمتص بسهولة أخطاء التثبيت مع الحفاظ على حركة مستقرة وعالية الدقة.
السلسلة: SR (دليل شعاعي من النوع LM ، نوع كامل الكرة) النماذج القياسية: SR30W (قياسي) ، SR30WM (ستانلس ستيل) ، SR30V (قصير) ، SR30VM (ستانلس ستيل قصير)
1. نظرة عامة على المنتج
THK SR30 عبارة عن دليل خطي تحميل شعاعي صغير الحجم ومنخفض المستوى يتميز بهيكل مضمار كروي بزاوية اتصال من 4 صفوف و 90. محسّن لتطبيقات التوجيه الأفقي ، فهو يوفر سعة تحميل شعاعية استثنائية وصلابة عالية في تصميم موفر للمساحة. مجهزة بمجاري مائية دقيقة وقدرة ذاتية المحاذاة ، تمتص بسهولة أخطاء التثبيت مع الحفاظ على حركة مستقرة وعالية الدقة. يمنع التجنيب الكروي الكرات الفولاذية من السقوط عند فصل الكتلة عن السكة ، مما يعزز راحة التجميع.
2. المواصفات الأساسية
معدلات التحميل الأساسية
| المعلمة | SR30W (قياسي) | SR30V (قصير) |
|---|---|---|
| معدل الحمل الديناميكي (C) | 40.9 كيلو نيوتن | 29.5 كيلو نيوتن |
| تصنيف الحمولة الساكنة (C₀) | 64.4 كيلو نيوتن | 34.4 كيلو نيوتن |
أبعاد الكتلة (مم)
| المعلمة | SR30W | SR30V |
|---|---|---|
| الارتفاع (M) | 42 | 42 |
| العرض (ث) | 60 | 60 |
| الطول (L) | 91.6 | 67.9 |
| تصاعد هول | م8 × 12 | م8 × 12 |
| تصاعد الملعب (F) | 60 | 40 |
| الوزن | 2.1 كجم | 1.5 كجم |
مواصفات السكك الحديدية
- عرض السكك الحديدية: 28 مم
- ارتفاع السكك الحديدية: 24 مم
- الأطوال القياسية: 220-3000 مم
- الوزن: 7.2 كجم / م
- عدد السباقات: 4 صفوف
- زاوية الاتصال: 90 (شعاعي)
- التحميل المسبق القياسي: C0 (التخليص) ، C1 (طفيف) ، C2 (متوسط)
- درجة حرارة التشغيل: -20C إلى 80C
- المواد: تحمل الصلب (قياسي) ، الفولاذ المقاوم للصدأ (المتغيرات WM / VM)
3. الميزات الرئيسية
- ملف تعريف صغير ومنخفض: تصميم ارتفاع محسّن للتركيبات ذات المساحة المحدودة.
- تحميل شعاعي متفوقة: 90 زاوية الاتصال يزيد الحمولة في الاتجاه الرأسي (شعاعي).
- القدرة على المحاذاة الذاتية: تمتص أخطاء التوازي بين المحاور للحصول على دقة ثابتة.
- نظام تجنيب الكرة: يمنع تسرب الكرة أثناء التجميع / الصيانة.
- حركة سلسة وهادئة: تصميم غطاء نهاية محسن لدوران الكرة الصامت.
- متانة عالية: يقلل من الانزلاق التفاضلي ، ويطيل عمر التآكل والدقة.
- خيارات مقاومة للتآكل: نماذج وم / فم تقدم البناء الفولاذ المقاوم للصدأ.
4. المتغيرات القياسية
- SR30W: كتلة قياسية ، أعلى تصاعد ، تحمل الصلب.
- SR30WM: كتلة قياسية ، الفولاذ المقاوم للصدأ (مقاومة للتآكل).
- SR30V: كتلة قصيرة (توفير مساحة) ، أعلى تصاعد.
- SR30VM: كتلة قصيرة ، الفولاذ المقاوم للصدأ.
- SR30TB / TBM: نوع شفة ، تركيب أسفل (للتطبيقات الرأسية).
5. التطبيقات النموذجية
- مراكز المعالجة الأفقية ومخارط CNC
- معدات تصنيع أشباه الموصلات
- أدوات قياس الدقة
- الأتمتة والأنظمة الروبوتية
- آلات التغليف والطباعة
- معدات التشخيص الطبي
