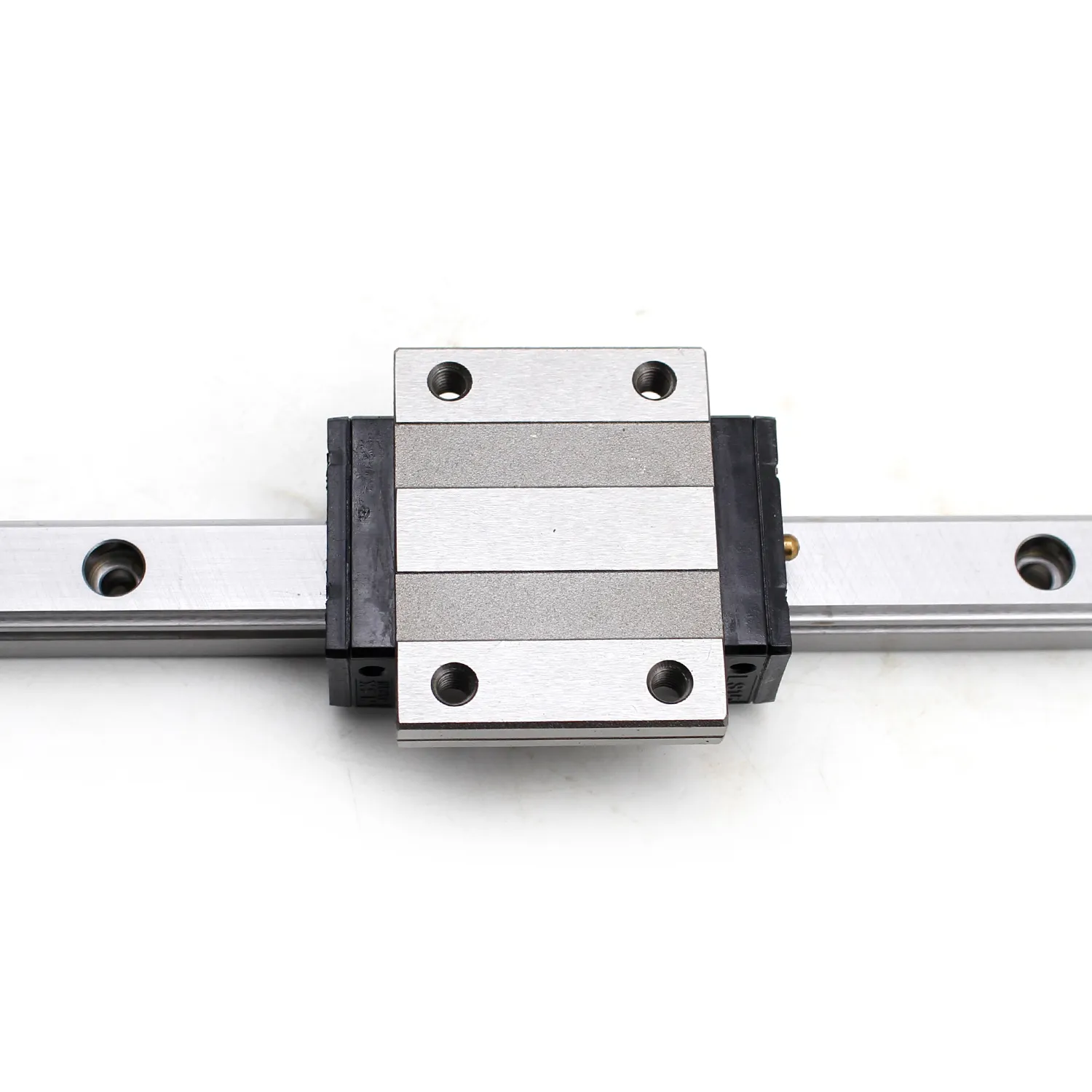

Deslizador de guía lineal HIWIN HGH25CC

El HGH25CC es un deslizador de guía lineal de tipo cuadrado de carga pesada de la serie HG de HIWIN, diseñado para una integración perfecta con rieles de perfil HGR25. Cuenta con un diseño de bola de cuatro filas y 45 ángulos de contacto que ofrece la misma capacidad de carga en las direcciones radial, radial inversa y lateral, complementado por la capacidad de autoalineación para absorber errores de instalación menores. El diseño de bloque cuadrado permite un montaje superior seguro, lo que lo hace ideal para aplicaciones que exigen alta rigidez, distribución de carga equilibrada y movimiento lineal preciso en automatización industrial y sistemas de máquinas herramienta.

Desglose del código del modelo:

• HGH: bloque cuadrado, serie HG (carga pesada)

• 25: Ancho nominal del riel (25 mm)

• CC: capacidad de carga pesada, configuración de rigidez mejorada


Características principales

1. Capacidad de carga igual en cuatro direcciones (radial, radial inversa, lateral) para un rendimiento equilibrado bajo fuerzas multidireccionales

2. El ángulo de contacto de 45 optimiza la distribución de la carga y la rigidez estructural

3. La capacidad de autoalineación compensa los errores menores de paralelismo entre las superficies de montaje

4. El diseño del retenedor de bolas evita que las bolas se desprendan durante la separación del riel, lo que simplifica el montaje y el mantenimiento.

5. Configuración de carga pesada (C) con estructura reforzada para una mayor rigidez

6. Opciones de precarga disponibles con (Z0: Light, ZA: Medium, ZB: Heavy) y clases de precisión (C, H, P, SP, UP)

7. Rieles de perfil HGR25 con compatibles (ancho de 25 mm)


Especificaciones Técnicas

Dimensiones (mm)

• Altura total (H): 40

• Altura sobre el riel (H￫): 5,5

• Altura de contacto del carril (N): 12,5

• Ancho del control deslizante (W): 48

• Longitud total (L): 84

• Longitud efectiva (L): 58

• Espacio entre orificios de montaje (B): 35

• Distancia del borde del orificio de montaje (B￫): 6,5

• Espacio entre orificios de montaje interior (C): 35

• CUMPLEAÑOS: 15,7

• K₂: 6

• Diámetro del orificio de montaje (G): 12

• Tamaño del perno de montaje (M): M6

• Masa: 0,59 kg


Clasificaciones de carga y momentos estáticos

• Capacidad de carga dinámica básica (Cr): 34.900 N (34,9 kN)

• Capacidad de carga estática básica (Cor): 52.820 N (52,82 kN)


Opciones de precarga y precisión

Clases de precarga (estándar)

• Z0: Precarga ligera (0,00 - 0,02)

• ZA: Precarga media (0,05 - 0,07)

• ZB: precarga pesada (0,09 - 0,11)


Clases de precisión

• C: precisión normal

• H: alta precisión

• P: Precisión

• SP: Súper Precisión

• ARRIBA: Ultra Precisión


Números de pieza de ejemplo

• HGH25CCZ0C: precarga Z0, precisión C (número de artículo: 5-001650)

• HGH25CCZAH: precarga ZA, precisión H (número de artículo: 5-001651)

• HGH25CCZBC: precarga ZB, precisión C


Material y dureza

• Cuerpo deslizante: acero de aleación de alta resistencia

• Bolas de rodamiento: acero cromado (equivalente a SUJ2 / 100Cr6)

• Pistas de carreras: endurecido a través de 60-66 para una máxima resistencia al desgaste y una vida útil prolongada a la fatiga

• Tratamiento superficial: acabado de óxido negro para protección contra la corrosión


Instalación y accesorios

Notas de montaje

• El diseño de bloque cuadrado permite una configuración de montaje superior segura

• Cuatro orificios de montaje M6 para una fijación rígida

• El rango de autoalineación admite errores menores de paralelismo entre las superficies de montaje

• Par de montaje recomendado: siga las directrices oficiales de instalación de HIWIN


Lubricación y Sellado

• Boquilla de lubricación estándar para lubricación de grasa / aceite

• Opcional variante autolubricante E2 disponible, ampliando significativamente los intervalos de relubricación

• SS estándar (sello rascador) para protección contra el polvo; sellos mejorados opcionales (DD, ZZ, KK, etc.) disponibles por separado


Áreas de aplicación

• Máquinas herramienta CNC de alta resistencia

• Sistemas de automatización industrial y brazos robóticos

• Equipo de fabricación de semiconductores y electrónica

• Máquinas de moldeo por inyección

• Maquinaria de manipulación y embalaje de materiales

• Instrumentos de medición de precisión

• Cualquier aplicación que requiera alta rigidez, capacidad de carga equilibrada y movimiento lineal preciso con un diseño de bloque cuadrado
