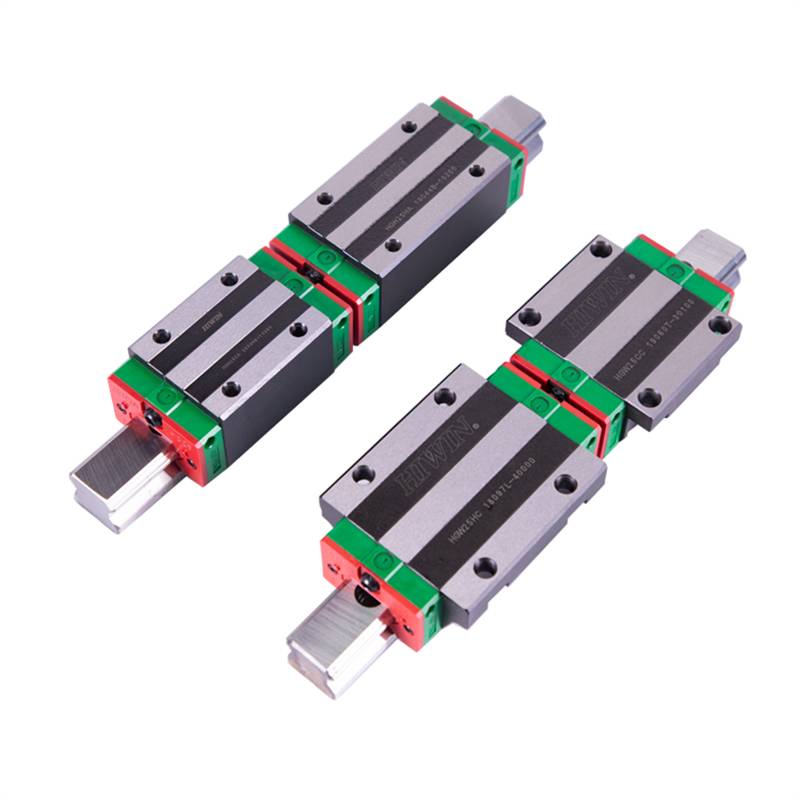

HIWIN HGW25HC линейный направляющий ползунок

HGW25HC - это линейный направляющий с большой нагрузкой длинного фланцевого типа от HIWIN серии HG, предназначенный для бесшовной интеграции с профильными рельсами HGR25. Он имеет четырехрядную шарикоподшипниковую систему с 45 контактными углами, обеспечивающую равную грузоподъемность в радиальном, обратном радиальном и боковом направлениях, дополненную возможностью самовыравнивания для устранения незначительных ошибок установки. Конструкция фланцевого блока увеличенной длины обеспечивает большую площадь контакта, значительно повышая грузоподъемность и номинальный статический момент по сравнению со стандартными блоками типа CC, что делает его идеальным для тяжелых промышленных применений, требующих максимальной стабильности и точности с гибкостью монтажа сверху / снизу.

Разбивка кода модели:

• HGW: Фланцевый блок, серия HG (тяжелая нагрузка)

• 25: Номинальная ширина рельса (25 мм)

• HC: Большая грузоподъемность, длинная конфигурация блока


Основные особенности

1. Четырехсторонняя равная грузоподъемность (радиальная, обратная радиальная, боковая) для сбалансированной работы под действием разнонаправленных сил

2. 45-контактный угол оптимизирует распределение нагрузки и структурную жесткость, что обеспечивается конструкцией круговой дуги

3. Возможность самовыравнивания компенсирует незначительные ошибки параллелизма между монтажными поверхностями, упрощая установку

4. Конструкция фиксатора шарика предотвращает смещение шаров во время разъединения рельса, обеспечивая безопасную и легкую сборку

5. Конструкция блока увеличенной длины увеличивает площадь контакта, повышает грузоподъемность и номинальный статический момент

6. Конструкция типа фланца позволяет гибкость установки верхней и нижней части

7. Доступны варианты предварительной загрузки (Z0: легкий, ZA: средний, ZB: тяжелый) и классы точности (C, H, P, SP, UP)

8. Совместимость с профильными рельсами HGR25 (ширина 25 мм)


Технические спецификации

Размеры (мм)

• Общая высота (H): 36

• Высота над рельсом (H₁): 5,5

• Высота контакта с рельсом (N): 23,5

• Ширина слайдера (Вт): 70

• Общая длина (L): 104,6

• Эффективная длина (L₁): 78,6

• Расстояние между монтажными отверстиями (B): 57

• Расстояние края монтажного отверстия (B₁): 6,5

• Расстояние между внутренними монтажными отверстиями (C): 45

• ₁: 21

• K₂: 6

• Диаметр монтажного отверстия (G): 12

• Размер монтажного болта (M): M8

• Т: 8

• T₁: 14

• T₂: 10

• H₂: 6

• H₃: 5

• Масса: 0,8 кг


Рейтинги нагрузки и статические моменты (официальные данные HIWIN)

• Номинальная динамическая нагрузка (Cr): 42 200 Н (42,2 кН)

• Номинальная статическая нагрузка (Corr.1): 69 070 Н (69,07 кН)


Предварительная загрузка и точность

Классы предварительной нагрузки (стандарт)

• Z0: Легкая предварительная загрузка (0.00-0.02)

• ZA: Средняя предварительная нагрузка (0.05-0.07)

• ZB: тяжелая предварительная нагрузка (0.09-0.11)


Классы точности

• C: Нормальная точность

• H: Высокая точность

• P: точность

• SP: Супер точность

• UP: Ультра точность


Пример номеров деталей (Официальная статья No.)

• HGW25HCZ0C: Предварительная нагрузка Z0, точность C

• HGW25HCZAH: Предварительная нагрузка ZA, точность H (Артикул: 5-001174)

• HGW25HCZBP: предварительная нагрузка ZB, точность P


Материал и твердость

• Корпус слайдера: Высокопрочная легированная сталь

• Шары подшипников: хромированная сталь (эквивалент SUJ2 / 100Cr6)

• Дорожки качения: сквозная закалка до HRC 60-66 для максимальной износостойкости и увеличенной усталостной жизни

• Обработка поверхности: черный оксид для защиты от коррозии


Установка и аксессуары

Монтажные заметки

• Конструкция блока фланца позволяет обеспечить верхнюю или нижнюю конфигурацию монтажа

• Четыре крепежных отверстия M8 для жесткого крепления

• Самоустанавливающийся диапазон учитывает незначительные ошибки параллелизма между монтажными поверхностями

• Рекомендуемый монтажный момент: Следуйте официальным рекомендациям по установке HIWIN


Смазка & уплотнение

• Стандартная смазка ниппеля для смазки маслом

• Опционный вариант E2 самосмазывающийся доступный, удлиняя интервалы relubrication значительно

• Стандартное уплотнение SS (Scraper Seal) для защиты от пыли; дополнительные усиленные уплотнения (DD, ZZ, KK и т.д.) доступны отдельно


Области применения

• Тяжелые станки с ЧПУ

• Системы промышленной автоматизации и роботизированные порталы

• Оборудование для производства полупроводников и электроники

• Литьевые машины

• погрузочно-разгрузочные системы с большой грузоподъемностью

• Прецизионные измерительные приборы, требующие повышенной жесткости

• Любое приложение, требующее максимальной грузоподъемности, увеличенной контактной зоны и высокой стабильности с гибкостью монтажа фланца
