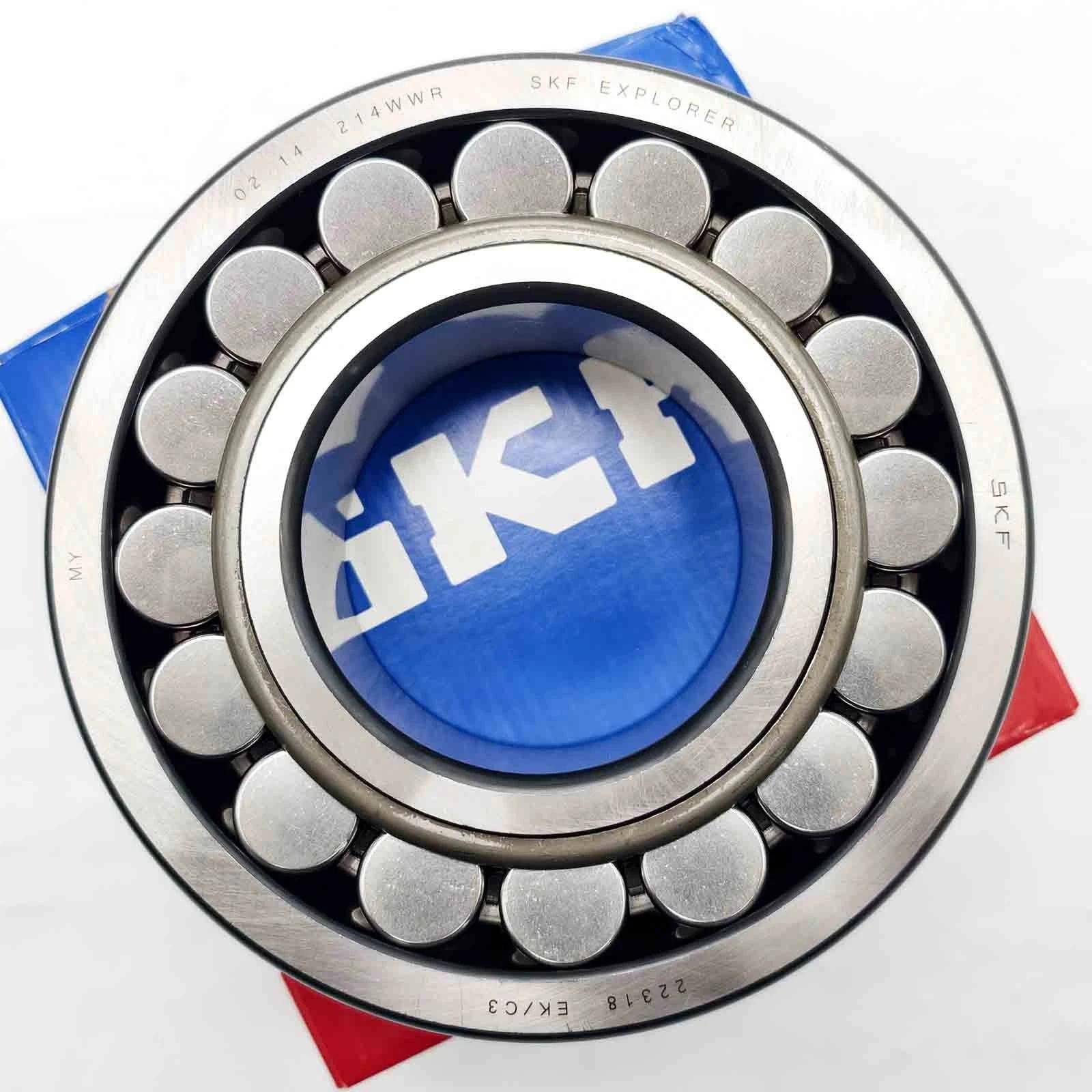

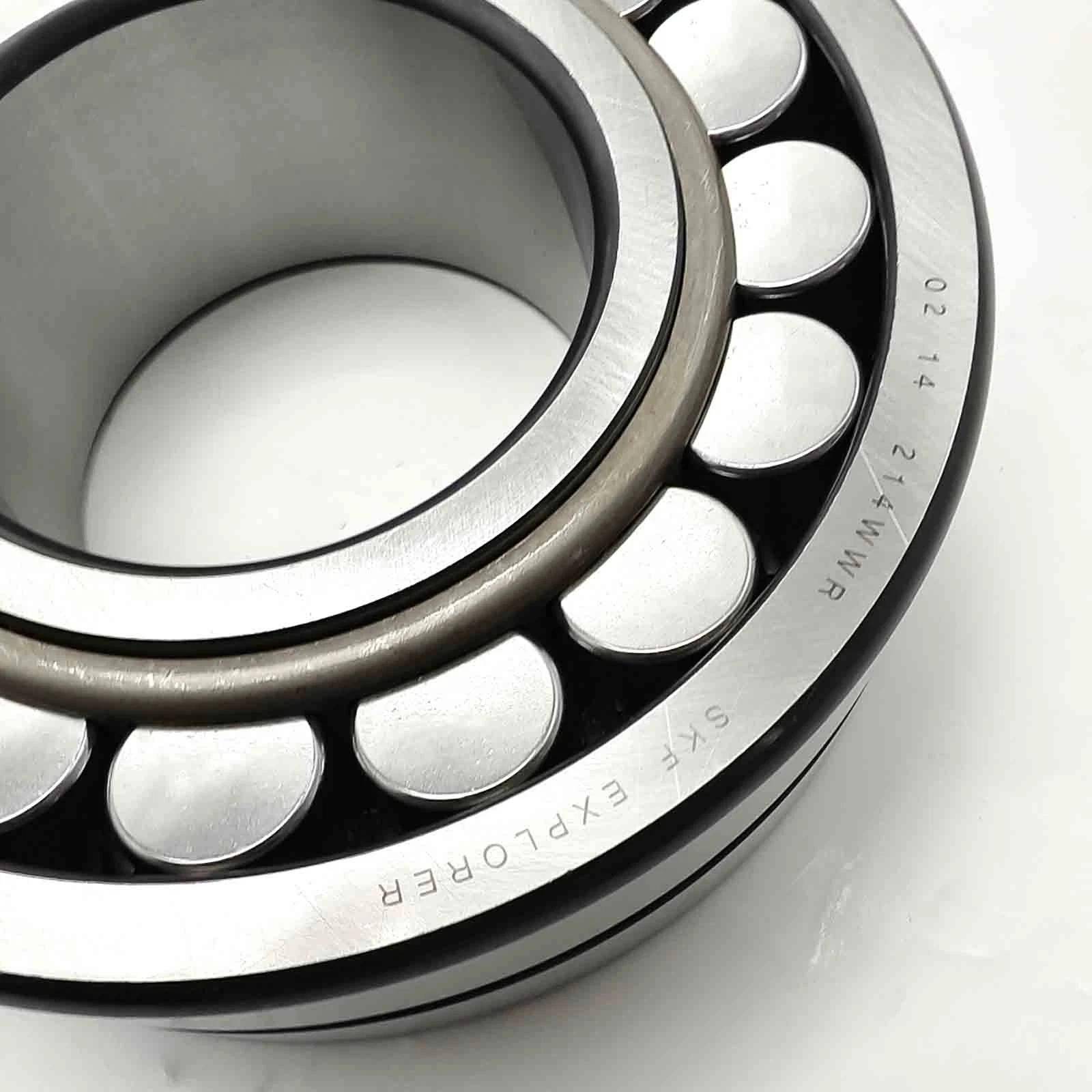

Сферические роликоподшипники SKF 22318EK / C3 90x190x64mm
SKF 22318EK / C3 - это двухрядный сферический роликоподшипник премиум-класса с коническим отверстием (соотношение 1: 12) и расширенными возможностями повторного смазывания, предназначенный для тяжелых промышленных примен
Обзор продукта
SKF 22318EK / C3 - это двухрядный сферический роликоподшипник премиум-класса с коническим отверстием (соотношение 1: 12) и расширенными возможностями повторного смазывания, предназначенный для тяжелых промышленных применений, требующих исключительной несущей способности и самовыравнивающихся свойств. Этот подшипник сочетает в себе передовую технику SKF с прочной конструкцией для обеспечения надежной работы в сложных условиях эксплуатации.
Основные спецификации
Особенности и преимущества дизайна
Ключевые элементы дизайна
Преимущества производительности
Приложения
Основные спецификации
| Параметр | Ценность |
|---|---|
| Тип подшипника | Двухрядный сферический роликовый подшипник |

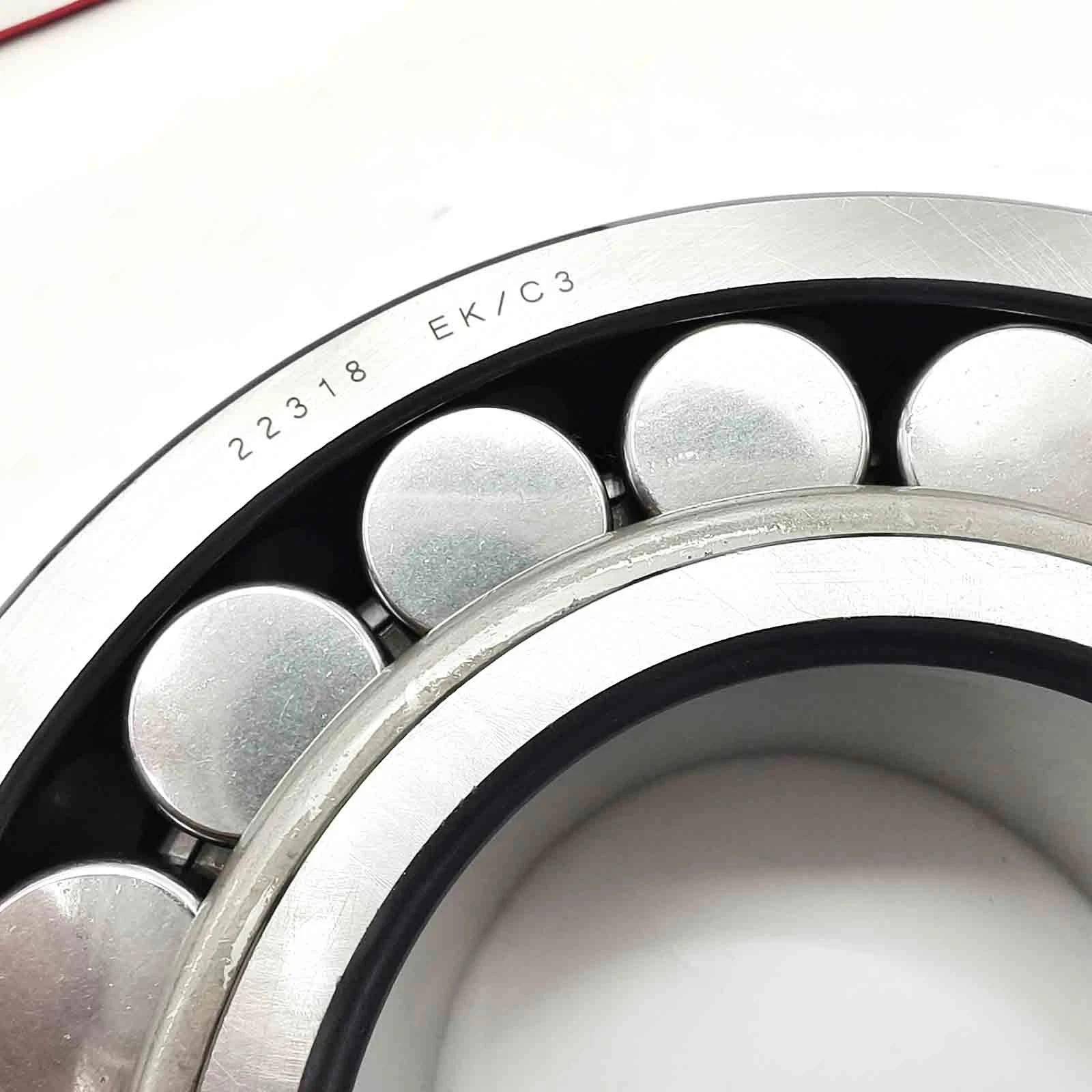

| Номер детали | 22318EK / С3 |
| Внутренний диаметр (d) | 90 мм (3,543 дюйма) |
| Наружный диаметр (D) | 190 мм (7,480 дюйма) |
| Ширина (B) | 64 мм (2,520 дюйма) |
| Тип отверстия | Сплющенные (1: 12) |
| Радиальный зазор | C3 (немного увеличено по сравнению со стандартным) |
| Вес | 8,85 кг (19,51 фунта) |
| Динамический рейтинг нагрузки (C) | 695 кН |
| Номинальная статическая нагрузка (C60) | 637 кН |
| Материал клетки | Листовая сталь |

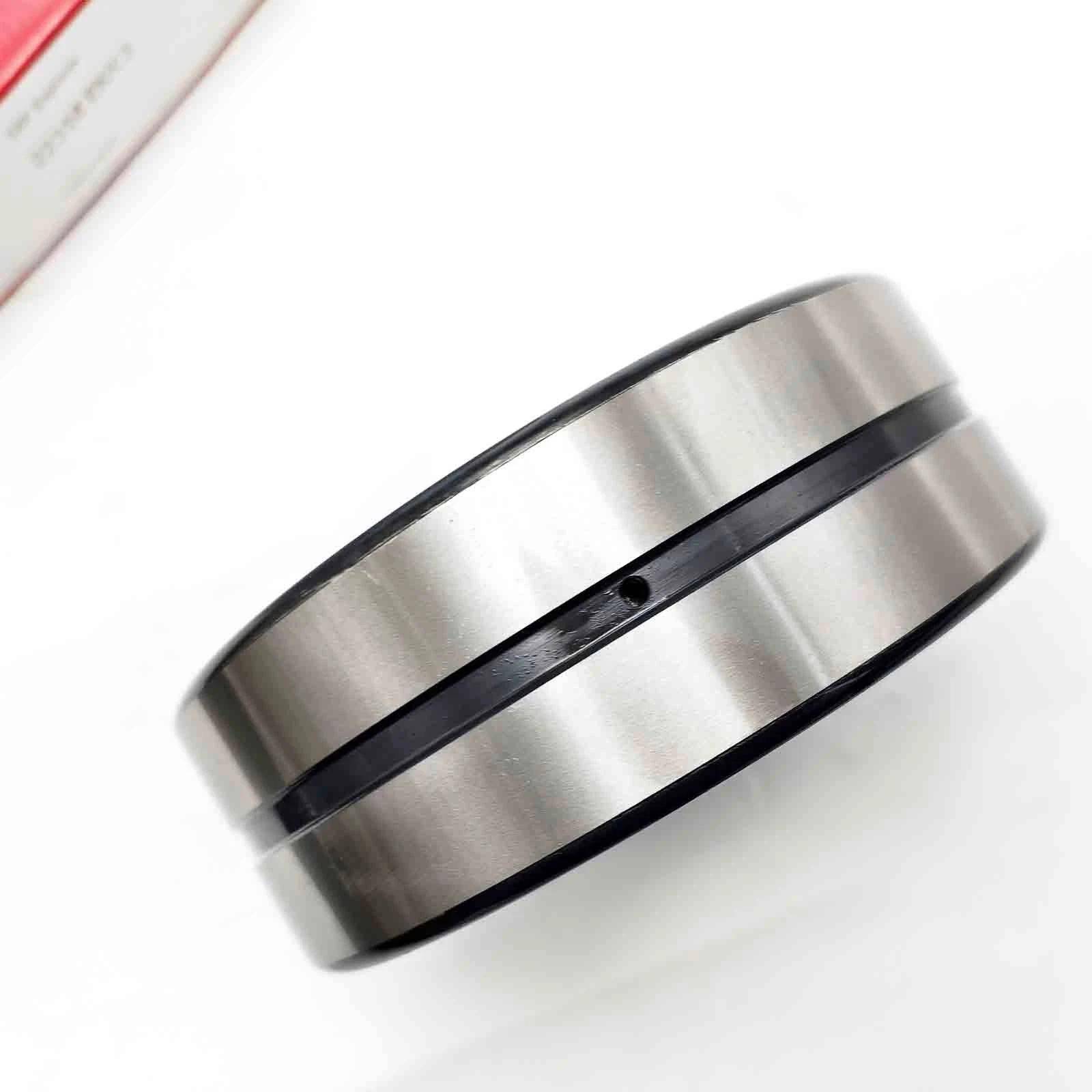

| Особенности смазки | Наружное кольцо со смазочной канавкой и отверстиями (W33) |
| Диапазон температур | от -30C до + 200C (от -22F до + 392F) |
Особенности и преимущества дизайна
Ключевые элементы дизайна
- Двухрядные симметричные ролики: Максимизируйте распределение нагрузки и срок службы подшипника
- Сферическая дорожка качения наружного кольца: обеспечивает возможность автоматического самовыравнивания, компенсируя отклонения и смещения валов до 2
- Коническое отверстие (1: 12): облегчает монтаж / демонтаж с помощью адаптерных втулок (рекомендуется: H 318)
- Усовершенствованная система повторного смазывания: Наружное кольцо с кольцевой смазочной канавкой и тремя смазочными отверстиями обеспечивает эффективное распределение смазки / масла в течение длительных интервалов обслуживания
- Обозначение EK: Обозначает "дополнительную емкость" с оптимизированной внутренней геометрией для более высоких номинальных нагрузок
- C3 зазор: Идеально подходит для приложений с перепадами температуры или высокой помехоустойчивости, предотвращая чрезмерное внутреннее трение
Преимущества производительности
- Исключительная нагрузка: выдерживает большие радиальные нагрузки и значительные двунаправленные осевые нагрузки одновременно
- Работа с низким трением: оптимизированная геометрия роликов сводит к минимуму трение и выделение тепла, повышая энергоэффективность
- Высокая надежность: Прочная конструкция выдерживает ударные нагрузки и суровые условия эксплуатации
- Универсальный монтаж: коническое отверстие обеспечивает быструю, точную установку и удаление без специализированных инструментов
- Длительный срок службы: высококачественная подшипниковая сталь и передовая термообработка обеспечивают долговечность в сложных условиях
Приложения
SKF 22318EK / C3 специально разработан для использования в тяжелом промышленном оборудовании, где надежность и производительность имеют решающее значение:
Руководство по установке и обслуживанию
- Горно-строительное оборудование: дробилки, вибрационные грохоты, конвейерные системы и компоненты экскаваторов
- Выработка электроэнергии: редукторы ветряных турбин, гидрогенераторы и вспомогательные системы паровых турбин
- Целлюлозно-бумажная промышленность: рулоны бумагоделательных машин, каландры и прессовые секции
- Погрузочно-разгрузочные работы: крановые крюки, подъемники и тяжелые конвейерные ролики
- Морские применения: Двигательные системы, палубная техника и лебедки
- Общепромышленный: редукторы, насосы, компрессоры и вентиляторы, работающие под большими нагрузками
Руководство по установке и обслуживанию
- Монтаж: используйте адаптерную втулку SKF H 318 для установки с коническим отверстием; примените правильную установку помех для обеспечения безопасного сидения
- Смазка: совместима с минеральными маслами и литиевыми смазками; следуйте схеме смазки SKF для оптимального выбора вязкости в зависимости от скорости работы и температуры
- Повторное смазывание: запланируйте периодическое техническое обслуживание с использованием смазочных отверстий наружного кольца для пополнения смазки и удаления загрязнений
- Выравнивание: пока самовыравнивающийся, обеспечьте начальное выравнивание вала / корпуса в рекомендуемых пределах для максимальной жизни подшипника
- Демонтаж: используйте коническую конструкцию отверстия с соответствующими втулками для безопасного удаления без повреждений
