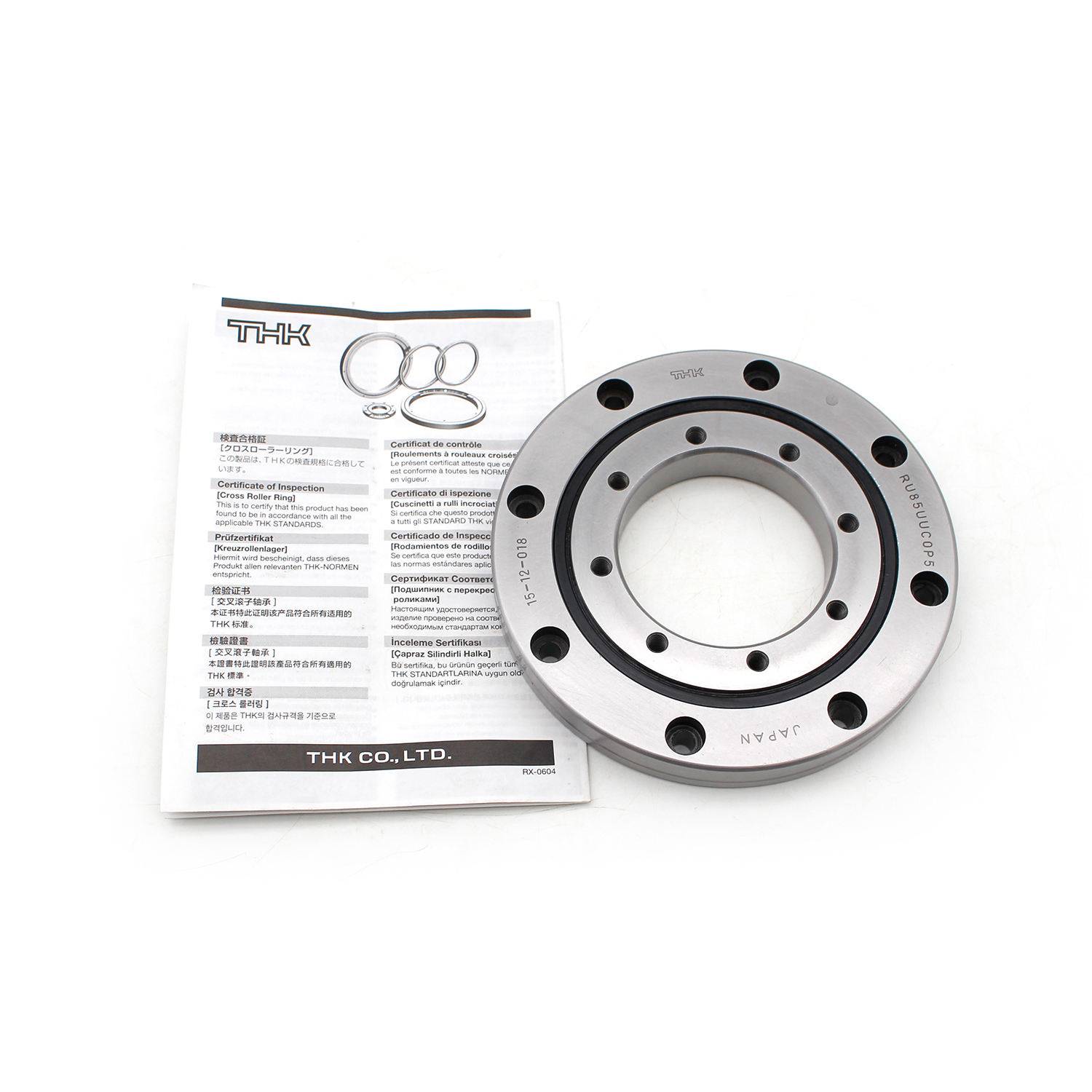

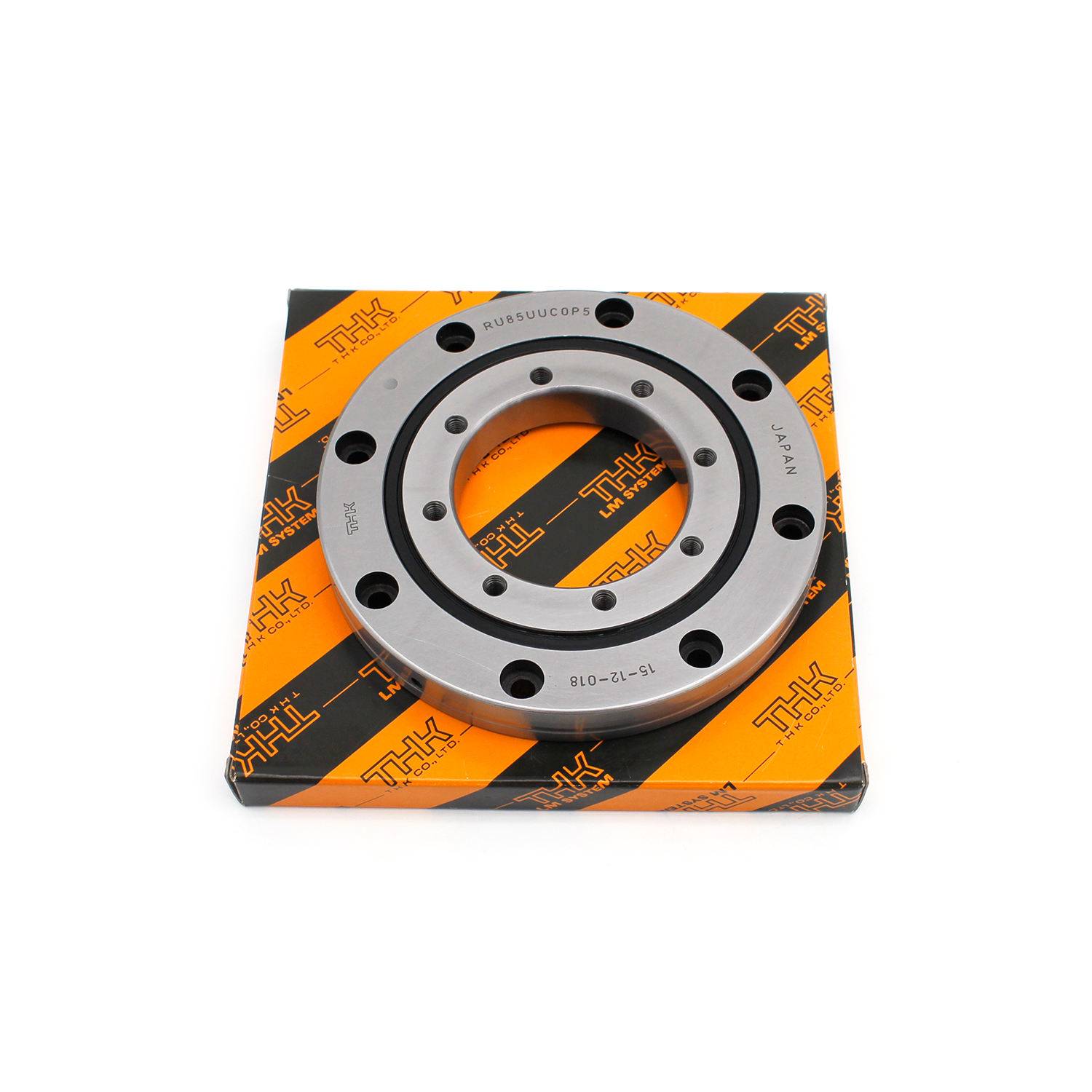

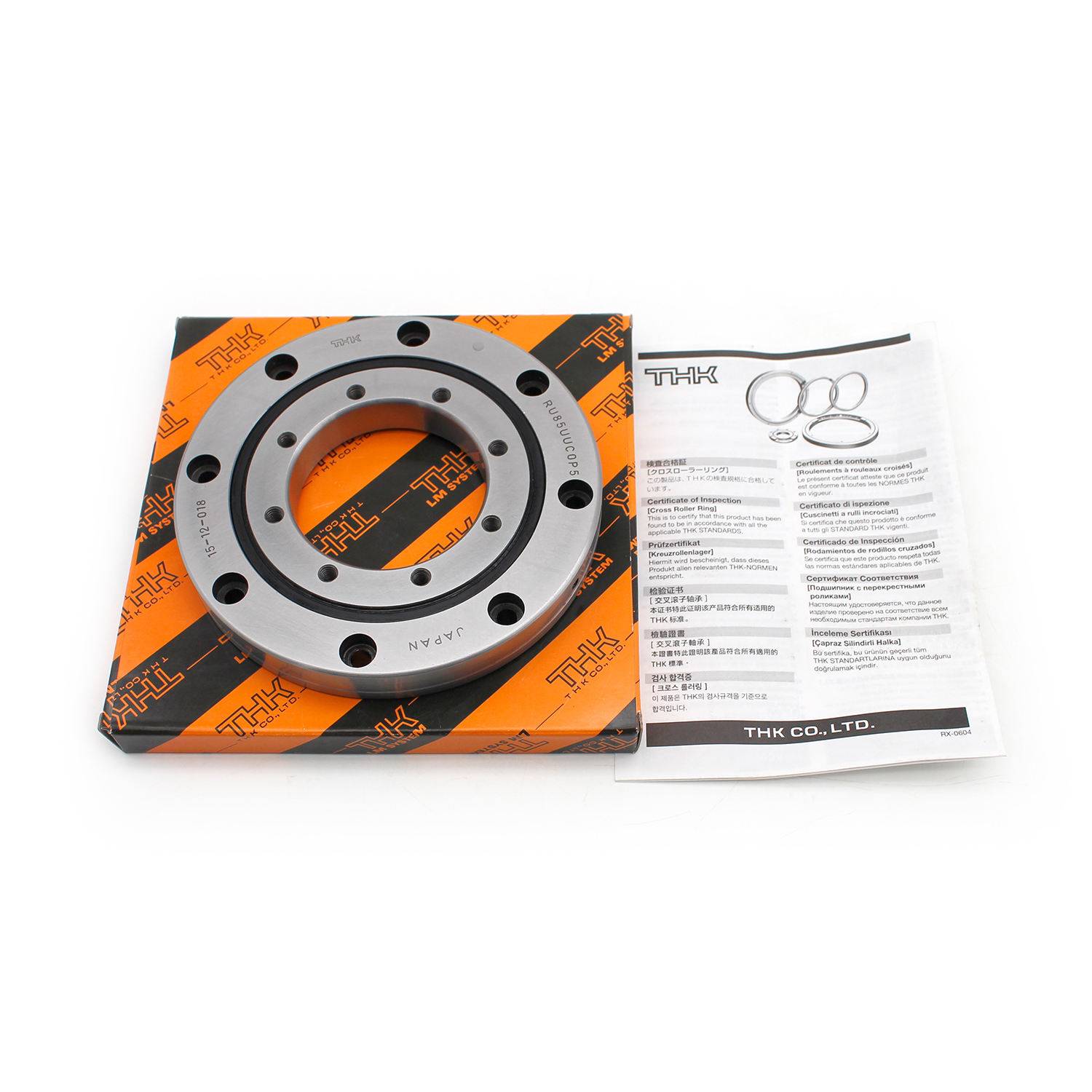

THK RU85UUC0P5 Кросс-роликовое кольцо

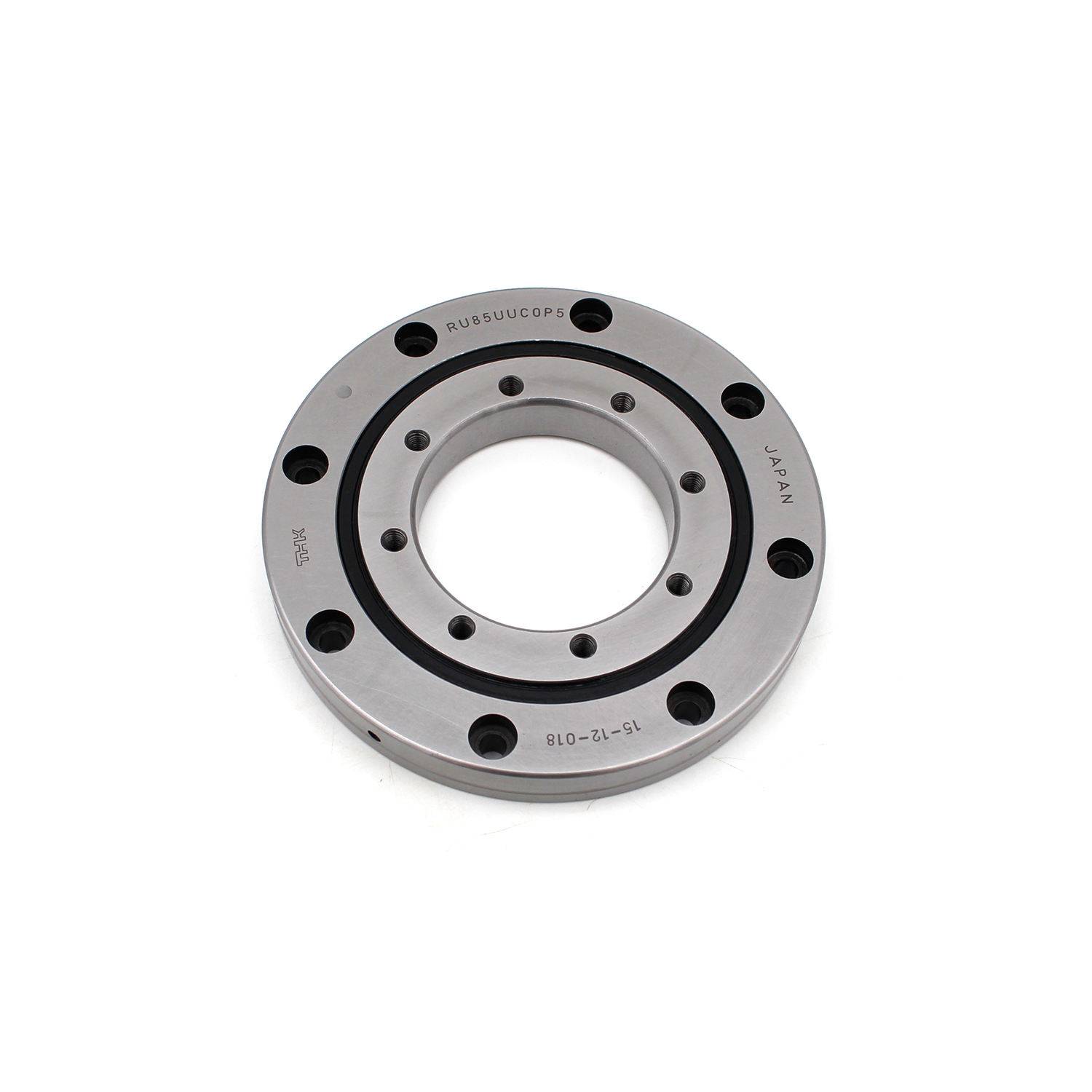

RU85UUC0P5 - это высокоточный встроенный поперечно-роликовый подшипник (поперечно-роликовое кольцо) из серии RU THK. Он имеет цилиндрические ролики, поочередно расположенные под углом 90 ° в прецизионных дорожках качения земли, управляемые распорным фиксатором. Эта конструкция позволяет подшипнику одновременно поддерживать радиальные, осевые и моментные нагрузки в одном компактном блоке.
RU85UUC0P5 - это высокоточный встроенный поперечно-роликовый подшипник (поперечно-роликовое кольцо) из серии THK RU. В нем представлены цилиндрические ролики, поочередно расположенные на высокоточных дорожках качения 90 в, управляемые распорным фиксатором. Эта конструкция позволяет подшипнику одновременно поддерживать радиальные, осевые и моментные нагрузки в одном компактном узле. Модель оснащена на заводе двойными бесконтактными резиновыми уплотнениями (UU), стандартным радиальным внутренним зазором (C0) и точностью P5, что обеспечивает исключительную точность вращения, жесткость и устойчивость к загрязнениям для высокоточных систем движения.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | RU85UUC0P5 | — |
| Внутренний диаметр (d) | 55 | мм |
| Наружный диаметр (D) | 120 | мм |
| Ширина (B) | 15 | мм |
| Диаметр круга питч-ролика (dp) | 85 | мм |
| Минимальная фаска (r/ r) | 0.6 | мм |
| Базовый динамический рейтинг нагрузки (C) | 20.3 | к Н |
| Номинальная статическая нагрузка (C60) | 29.5 | к Н |
| Масса | 1.0 | кг |
| Тип уплотнения | УУ | Двойные бесконтактные резиновые уплотнения (с обеих сторон) |
| Внутренний зазор | C0 | Стандартный радиальный внутренний зазор |
| Фиксатор | Проставка фиксатор | Роликовое наведение |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Рабочая температура | -30C до + 80C | Стандартный диапазон обслуживанийTHK |
| Класс точности | P5 | Степень точности ISO 492 / ABEC 5 |
| Смазка | Фабричная смазка AFB ‑ LF | Смазка, non-relubricatableTHK |
| Внутреннее кольцо Монтаж | резьбовые отверстия 8 ‑ M5 | — |
| Внутреннее кольцо PCD (PCD1) | 65 | мм |
| Наружное кольцо Монтаж | 8 ‑ φ5,5 сквозные отверстия, φ9,5 контротверстие (глубина 5.4) | — |
| Наружное кольцо PCD (PCD2) | 105 | мм |
Ключевые особенности дизайна

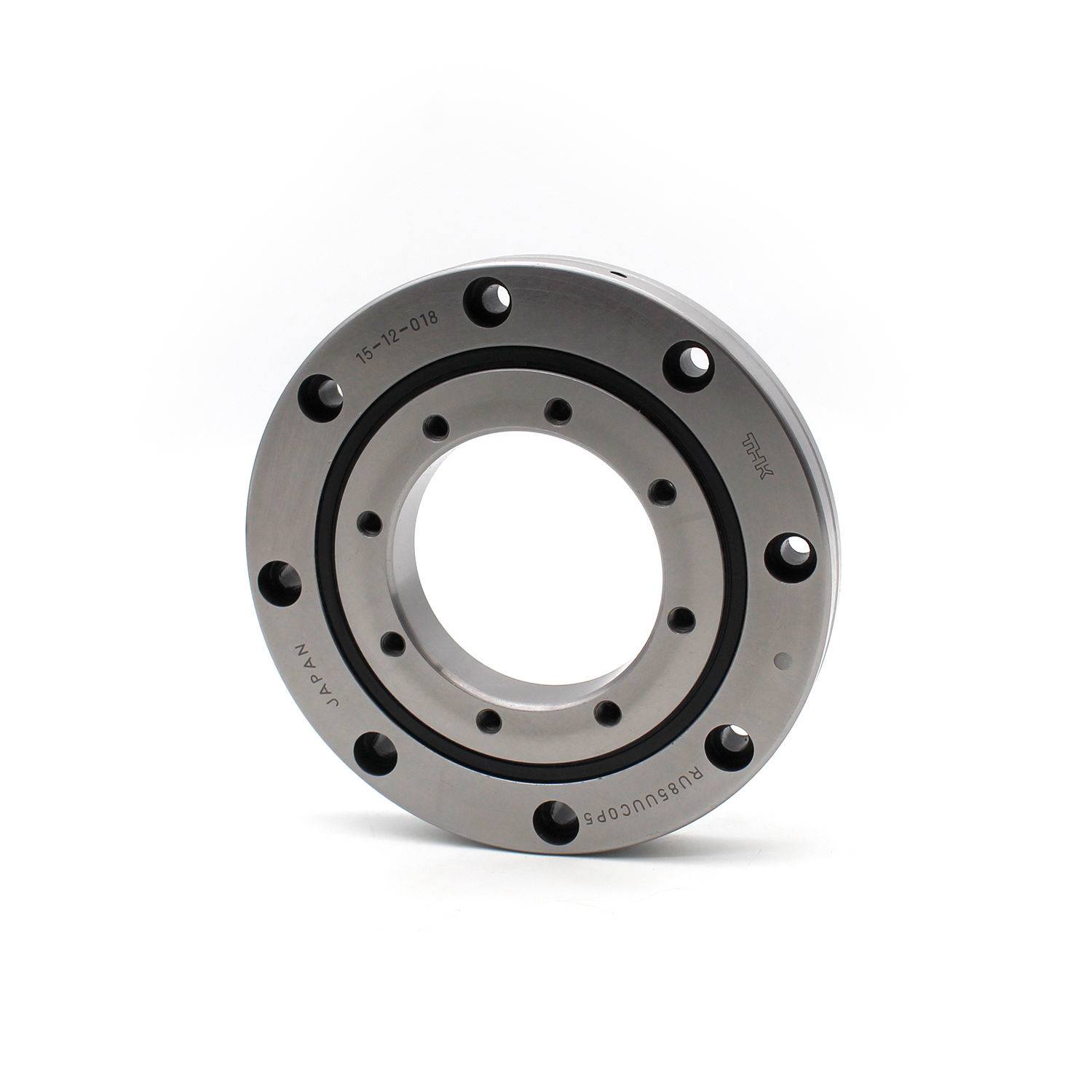

- Интегрированная кольцевая структура: цельные внутренние и внешние кольца с предварительно просверленными монтажными отверстиями устраняют необходимость в отдельных фланцах, упрощая установку и обеспечивая стабильную работу.
- Расположение поперечных роликов: размещение 90 чередующихся роликов обеспечивает исключительную жесткость и позволяет одному подшипнику выдерживать разнонаправленные нагрузки.
- Высокая точность (P5): точность уровня P5 обеспечивает минимальное радиальное и осевое биение, что имеет решающее значение для приложений точного позиционирования.
- Бесконтактное уплотнение (UU): двойные бесконтактные уплотнения предотвращают попадание пыли и влаги, сводя к минимуму вращательный момент.
- Стандартный зазор (C0): заводской радиальный зазор C0 гарантирует стабильное вращение и распределение нагрузки.
- Spacer Retainer: Прецизионный распорный фиксатор поддерживает выравнивание роликов, уменьшает трение и улучшает плавное вращение.
- Возможность двойного вращения: подходит как для внутреннего, так и для внешнего вращения кольца, предлагая гибкость дизайна.
Типичные применения
- Соединения промышленных роботов и поворотные приводы
- Точные поворотные столы и устройства индексации
- Полупроводниковое производственное и контрольное оборудование
- Медицинские диагностические и хирургические роботы
- Системы оптического позиционирования и измерительные приборы
- Высокоточные модули автоматизации и поворотные ступени
Объяснение модельного кода (стандарт THK)
| Код | Значение |
|---|---|
| RU | Встроенное крестообразное роликовое кольцо (монтажное - с отверстиями) |
| 85 | Диаметр круга шага ролика = 85 мм |
| УУ | Двойные бесконтактные резиновые уплотнения (с обеих сторон) |
| C0 | Стандартный радиальный внутренний зазор |
| P5 | Степень точности ISO P5 / ABEC 5 |
